一、产品简介：

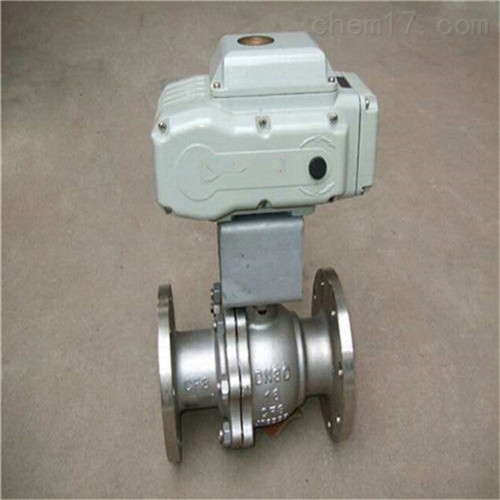

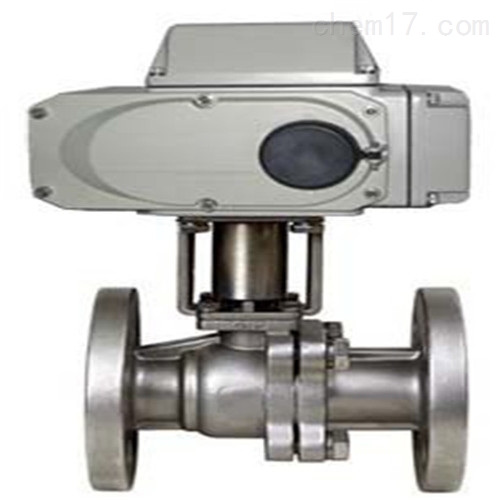

Q941F防爆电动O型切断球阀供应是由电动执行器和O型球阀组成，电动O型切断球阀阀体与执行机构的连接采用直连方式，电动执行机构无须配伺服放大器，输入220VAC电源即可控制运转。另外也可以根据不同的工况配防爆开关型，还有快速切断型球阀。适用于介质是粘稠、含颗粒、纤维性质的场合，目前该电动O型切断球阀广泛用于石油、化工、冶金、轻工、造纸、电站、制冷等工作领域。
二、特点：
1.流体切断和流通。
2.密封性可靠，流通性能好，流阻小，装卸方便。
3.Q941F防爆电动O型切断球阀供应采用直连方式，具有连线简单，结构紧凑，动作稳定。
三、零部件材料：
零件名称 | 材料名称 | |||
阀体 | WCB | 304(CF8) | 316(CF8M) | 316L(CF3M) |
球体 | 2Cr13+氮化处理 | 304 | 316 | 316L |
阀杆 | 2Cr13 | 304 | 316 | 316L |
密封圈 | 聚四氟乙烯(PTFE)、增强聚四氟乙烯(PPL)、对位聚苯、柔性石墨 | |||
适用介质 | 水、气体、蒸汽、油品等 | 硝酸等腐蚀性介质 | 醋酸等腐蚀介质 | 尿素等腐蚀性介质 |
四、技术参数：
公称通径(mm) | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
流量系数Kv | 21 | 38 | 72 | 112 | 170 | 273 | 384 | 512 | 940 | 1452 | 2222 | 3589 | 5128 | 7359 |
公称压力(MPa) | PN1.6、2.5、4.0、6.4MPa | |||||||||||||
泄漏量 | 软密封：零泄漏；硬密封：≤额定流量的10-5 | |||||||||||||
阀体形式 | 两段式阀体(浮动球体) | 两段式阀体(固定球体) | ||||||||||||
阀芯形式 | "O"型球形阀芯 | |||||||||||||
密封填料 | 聚四氟乙烯(PTFE)、金属石墨缠绕垫片 | |||||||||||||
连接形式 | 法兰、焊接、螺纹 | |||||||||||||
流量特性 | 快开特性 | |||||||||||||
可调范围 | DN15-65 | DN80-300 | ||||||||||||
250:1 | 350:1 | |||||||||||||
基本误差 | ±1% | |||||||||||||
死区 | ≤1% | |||||||||||||
回差 | ≤1% | |||||||||||||
适用温度 | 密封面 | |||||||||||||
PTFE≤150℃、 RTFE≤180℃ 、PPL≤300℃、 硬密封≤450℃ | ||||||||||||||
配置执行机构 | 可配PSQ、HQ、361RS等系列角行程电动执行机构 | |||||||||||||
控制方式 | 开关到位灯(开关两位控制)、无源触点信号、1/5K电位计 | |||||||||||||
五、执行器参数：
执行器类别 | 精小型执行器参数 | HQ系列执行器参数 |
电源电压 | 标准：220V AC单相 可选：110V AC 单相、380/440V AC 三相、24V/110V/220V AC | |
输出力矩 | 50N·M～2000N·M | 50N·M～3000N·M |
动作范围 | 0～90° 0～360° | 0～90°、0°～270°可选 |
控制方式 | 开关到位灯(开关两位控制)、无源触点信号、1/5K电位计、智能调节(4～20mA模拟量信号控制) | |
动作时间 | 15秒/30秒/60秒 | 18S～112S |
保护装置 | 过热保护 | 内置过热保护、过载保护 |
环境温度 | -30°～60° | -20℃～+70℃ |
手动操作 | 同附带手柄操作 | 机械离合机构，配手轮操作 |
机械限位 | 电气、机械二重限位 | 2个外部调整螺栓 |
防护等级 | IP65 | IP65、IP67、可定制IP68 |
防爆等级 | 无防爆 | ExdⅡ BT4,ExdⅡ CT6 |
位置测量 | 可选装开关或电位计 | 电位计、比例控制单元 |
驱动电机 | 8W/E | 鼠笼式异步电机 |
进线接口 | PE1/2〞进线线锁 | 2个 PF 3/4" |
壳体材料 | 铝合金 | 钢，铝合金，铝青铜，聚碳酸脂 |
外涂层 | 干粉，环氧聚酯，具有*防腐功能 | |
采用*的电制动线路，因而定位精度高，执行机构灵敏，启动停止迅速,运行平稳。同时具有抗干扰、抗浪涌电压、防击穿能力强的特点 | ||
六、性能规范：
试验标准 | 公称压力（Mpa） | 压力级（class） | JIS(Mpa) | |||||||
试验压力(Mpa) | 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 150 | 300 | 600 | 10K | 20K |
强度试验 | 2.4 | 3.8 | 6.0 | 9.6 | 15.0 | 3.1 | 7.8 | 15.3 | 2.4 | 3.8 |
密封试验 | 1.8 | 2.8 | 4.4 | 7.0 | 11.0 | 2.2 | 5.6 | 11.2 | 1.5 | 2.8 |
气密试验 | 0.5～0.7 | |||||||||
七、连接尺寸：
公称通径 DN(mm) | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
L | 130 | 140 | 150 | 165 | 180 | 200 | 220 | 250 | 280 | 320 | 360 | 400 | 630 | 750 | |
H | 配CH | 275 | 280 | 287 | 312 | 312 | 325 | 335 | 365 | 400 | 420 | 440 | 470 | 545 | 580 |
配HQ | 360 | 370 | 380 | 392 | 392 | 415 | 425 | 445 | 490 | 510 | 530 | 560 | 635 | 670 | |
W | 157 | 157 | 157 | 157 | 208 | 208 | 256 | 256 | 256 | 256 | 256 | 256 | 380 | 380 | |
D1 | 75 | 90 | 100 | 110 | 125 | 135 | 160 | 170 | 200 | 240 | 280 | 345 | 400 | 460 | |
D6 | 40 | 51 | 58 | 66 | 76 | 88 | 110 | 121 | 150 | 176 | 204 | 260 | 313 | 364 | |
n-φd | 4-14 | 4-18 | 4-18 | 4-22 | 4-22 | 4-22 | 8-22 | 8-22 | 8-26 | 8-30 | 8-33 | 12-36 | 12-36 | 16-36 | |
八、制造标准：
设计与制造 | GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357 |
法兰尺寸 | JB/T74～90、GB9112～9131、HGJ44～76、SH3406、ANSI B16.5、JIS B2212～2214、DIN2543 |
结构长度 | GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202 |
检验与试验 | JB/T9092、API 598、GB/T13927 |
