产品时间：2023-02-14

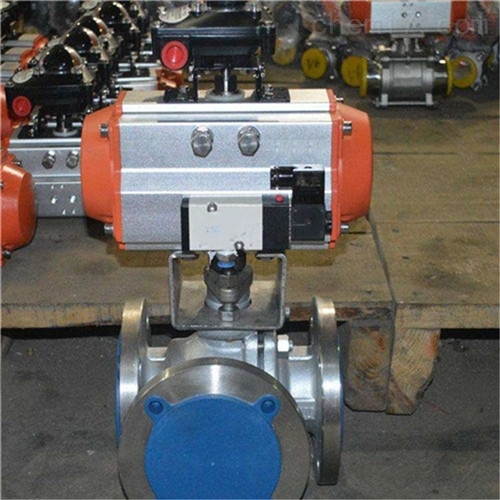

Q6(45/44)F46气动三通衬氟球阀厂家主要用于液体、气体、蒸汽等介质的方向切换、配比调节与控制。
一、技术性能规范：
设计标准 | HG/T 3704,GB/T 12237 | API 60 | ||
结构长度 | HG/T 3704,GB/T 12221 | ASMEB16.10 | ||
法兰形式尺寸 | HG/T 20592,GB/T 9119 | ASME B16.5,JIS B2220 | ||
检验与试验 | G8/T 13927,J8/T 9092 | API 598 | ||
公称、压力（MPa) | 1.0 | 1.6 | 150Lb | |
实验压力(MPa) | 壳体试压 | 1.5 | 1.5 | 1.5 |
高压密封 | 1.1 | 1.1 | 1.1 | |
低压密封 | 0.6 | 0.6 | 0.6 | |
适用温度（℃） | PFA: -30～200 FEP -30～150GXPO:10～80 | |||
适用介质 | 盐酸、硝酸、Cl2、硫酸、王水等强腐蚀性介质 | |||
二、Q6(45/44)F46气动三通衬氟球阀厂家产品简介：
标准球芯有L型三通双口孔道和T型三口孔道。改变球芯与管道的相对角度就可对三条支管流体实现不同的组合控制。T型孔道可使三条正交的管道互相连通，也可使其中两条管道连通而切断另一条管道，L型孔道只能连通或切换互相垂直的两条管道。即T型孔道起分流、合流作用，L型孔道起分配作用。
接触介质的部位均采用高压注塑工艺，衬有耐腐蚀、耐老化的四氟层（F46或PFA）。配用气动活塞式执行机构或电动执行机构可满足各种自控要求，Q6(45/44)F46气动三通衬氟球阀厂家主要用于液体、气体、蒸汽等介质的方向切换、配比调节与控制。
三、外形连接尺寸HG/T20592 PN10/PN16（单位：mm）
DN | L | D | D1 | D2 | Z-d | f | b |
25 | 165 | 120 | 85 | 65 | 4 14 | 2 | 14 |
32 | 180 | 140 | 100 | 78 | 4-18 | 3 | 16 |
40 | 200 | 150 | 110 | 85 | 4-18 | 3 | 16 |
50 | 200 | 165 | 125 | 100 | 4-18 | 3 | 16 |
65 | 240 | 185 | 145 | 120 | 4-18 | 3 | 18 |
80 | 250 | 200 | 160 | 135 | 8-18 | 3 | 20 |
100 | 280 | 220 | 180 | 155 | 8-18 | 3 | 20 |
125 | 360 | 250 | 210 | 185 | 8-18 | 3 | 22 |
150 | 370 | 285 | 240 | 210 | 8-23 | 3 | 24 |
四、外形连接尺寸ASME B16.5 Class150 (单位：mm)
NPS | L | D | 01 | 02 | Z-d | f | b |
1 | 165 | 108 | 79.5 | 51 | 4-16 | 2 | 12 |
11/4 | 180 | 117 | 89.0 | 64 | 4-16 | 2 | 13 |
11/2 | 200 | 127 | 98.5 | 73 | 4-16 | 2 | 15 |
2 | 200 | 152 | 120.5 | 92 | 4-19 | 2 | 16 |
21/2 | 240 | 178 | 139.5 | 105 | 4-19 | 2 | 18 |
3 | 250 | 190 | 152.5 | 127 | 4-19 | 2 | 19 |
4 | 280 | 229 | 190.5 | 157 | 8-19 | 2 | 24 |
5 | 360 | 254 | 216.0 | 186 | 8-22 | 3 | 24 |
6 | 370 | 279 | 241.5 | 216 | 8-22 | 3 | 26 |
订货须知：
您好！感谢您对我们产品的关注与认可，在您订购我们的产品之前，可以先与我们联系，我们会安排*跟您沟通介绍，根据您的需求来确定您所需要的产品，并且会报出具体的实惠价格。我们一定会尽心尽意为您提供优质满意的服务。
本公司售后实现质量三包服务。
一、合同签订后，公司会保证产品品质；
二、公司会在规定的时间内按时交货；
三、在给您发货前，本公司会和您具体核实以下资料：发货清单、产品合格证、产品使用说明书、技术资料等等；
四、有任何的建议或疑问，请打电话。
0577-67989545
0577-67983306
