铜氧气止回阀

产品时间：2023-02-14

简要描述：

四.HY41W铜氧气止回阀工作原理：
由阀体、阀盖、阀板等组成，介质由一端进入使阀板升高，介质流通；当介质压力消失或出口压力大于进口压力时，阀板自行下降关闭通道，起止回作用。阀门主件材质均选用硅黄铜，具有良好的阻火性能。

在线咨询点击收藏

详细介绍

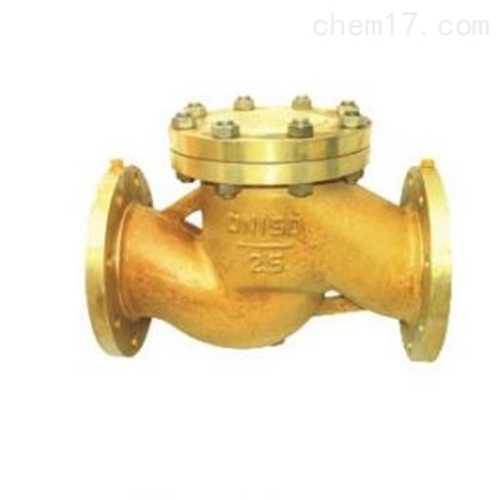

HY41W铜氧气止回阀

一、HY41W铜氧气止回阀概述：

加工定制：	是	品牌：	巨博
型号：	HY41W	材质：	黄铜
连接形式：	法兰	种类：	DDCV双瓣式
公称通径(mm)：	100	压力环境：	常压
工作温度：	常温	形态：	蝶式
标准：	国标	流动方向：	单向
类型(通道位置)：	二通式	结构形式：	升降式
适用介质：	水	驱动方式：	电磁

二、主要零部件材料：

公称通径（DN）		15－600
公称压力（MPa）		1.6	2.5	4.0
试验压力（MPa）	强度	2.4	3.75	6.0
	密封	1.76	2.75	4.4
适用温度		-20℃－200℃
适用介质		氧气
阀体		硅黄铜、不锈钢
阀芯		铜、不锈钢
填料		聚四氟乙烯
产品型号		Hy41W－16T/P、Hy41W－25T/P、Hy41W－40T/P

三.主要连接尺寸：

型号	公称通径 DN(㎜)	尺寸㎜
型号	公称通径 DN(㎜)	L	D	D1	D2	Z-фd	b	H
Hy41W-16T	15	130	95	65	45	4-ф14	14	77
	20	150	105	75	55	4-ф14	14	77
	25	160	115	85	65	4-ф14	16	80
	32	180	135	100	78	4-ф18	16	85
	40	200	145	110	85	4-ф18	16	95
	50	230	160	125	100	4-ф18	16	105
	65	290	180	145	120	4-ф18	18	120
	80	310	195	160	135	8-ф18	20	130
	100	350	215	180	155	8-ф18	20	140
	125	400	245	210	185	8-ф18	22	155
	150	480	280	240	210	8-ф23	24	180
	200	600	335	295	265	12-ф23	26	215

四.工作原理：
由阀体、阀盖、阀板等组成，介质由一端进入使阀板升高，介质流通；当介质压力消失或出口压力大于进口压力时，阀板自行下降关闭通道，起止回作用。阀门主件材质均选用硅黄铜，具有良好的阻火性能。
五.用途
适用于氧气管网等系统作单向阀，起截流止回的作用，如富氧系统防止冷风倒流，溅渣炉中防止氮、氧互串。
六.结构和工作原理由阀体、阀盖、阀板等组成，介质由一端进入使阀板升高，介质流通；当介质压力消失或出口压力大于进口压力时，阀板自行下降关闭通道，起止回作用。阀门主件材质均选用硅黄铜，具有良好的阻火性能。止回阀一般适用于清净介质，不宜用于含有固体颗粒和粘度较大的介质。
