电子式单座调节阀

产品时间：2023-02-14

简要描述：

一、ZDLP电子式单座调节阀概述：
由PS系列和3610系列直行程电动执行机构和低流阻直通单座阀组成。（也可配其它品牌直行程执行机构）。电动执行机构为电子式一体化结构，内有伺服放大器,输入控制信号（4-20mADC或1-5VDC）及电源即可控制阀门开度,达到对压力、流量、液位、温度等工参数的调节。具有动作灵敏、连线简单、流量大、体积小、调节精度高等特点。控制精度和性能比DKZ型有明显提高。

在线咨询点击收藏

详细介绍

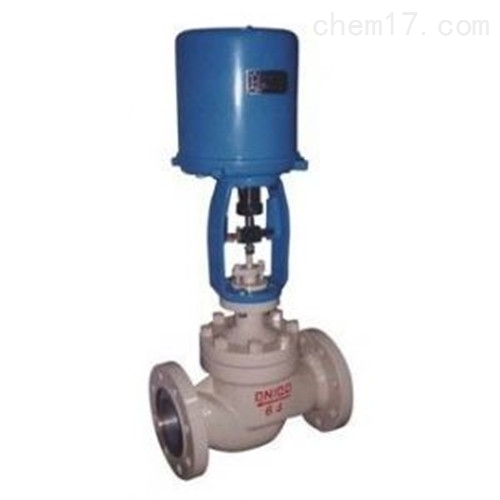

ZDLP电子式单座调节阀

一、ZDLP电子式单座调节阀概述：

由PS系列和3610系列直行程电动执行机构和低流阻直通单座阀组成。(也可配其它品牌直行程执行机构)。电动执行机构为电子式一体化结构，内有伺服放大器,输入控制信号(4-20mADC或1-5VDC)及电源即可控制阀门开度,达到对压力、流量、液位、温度等工参数的调节。具有动作灵敏、连线简单、流量大、体积小、调节精度高等特点。控制精度和性能比DKZ型有明显提高。
单座阀适用于对泄露量求严格、阀前后压差低及有一定粘度的场合。广泛应用于电力、冶金、化工、石油、环保、轻工、设备等行业。

二、主要性能参数：

型号		额定输出力N		速度mm/s		技术参数
PSL	361L	PSL	361L	PSL	361L	PSL	361L
201	361LSA-08 361LXA-08	1000	800 800	0.25	4.2 4.2	电源：AC220V 50Hz 输入信号：DC4-20mA DC1-5V (信号线用屏蔽线) 输出信号：DC4～20mA 防护等级：IP67 带手轮	电源：AC220V 50Hz 输入信号：DC4-20mA DC1-5V (信号线用屏蔽线) 输出信号：DC4～20mA 防护等级：相当IP55 隔爆标志：ExdⅡBT4 带手柄
202	361LSA-20 361LXA-20	2000	2000 2000	0.50	2.1 2.1
204	361LSB-30 361LXB-30	4500	3000 3000	0.50	3.5 3.5
208	361LSB-50 361LXB-50	8000	5000 5000	1.00	1.7 1.7
312	361LSC-65	12000	6500	0.60	2.8
325	361LSC-99	25000	10000	1.0	2.0

三、主要连接尺寸：

公称通径	L			H1	H		D	重量（Kg）
	PN(MPa)				常温	中温		PN1.6 MPa	PN4.0,6.4MPa
	1.6	4.0	6.4		常温	中温		PN1.6 MPa	常温	中温
G3/4"	-	75	75	30	497	534	225	-	12	14
20	-	180	190	50	637	747	225	-	25	28
25	185	190	200	115	671	813	225	24	28	31
32	200	210	210	120	682	833	225	26	29	32
40	220	230	235	130	739	890	225	36	45	49
50	250	255	265	145	769	920	225	39	49	53
65	275	285	295	180	971	1134	225	57	76	84
80	300	310	320	195	991	1154	225	72	95	105
100	350	355	370	200	1000	1163	310	85	109	120
125	410	425	440	245	1287	1499	310	150	175	190
150	450	460	475	255	1307	1519	310	187	231	251
200	550	560	570	295	1382	1594	310	242	365	395

四.结构特点：
阀体、阀盖：HT200、ZG230—450、ZG1Cr18Ni9Ti
阀　　　芯：1Cr18Ni9Ti、司钛莱合金堆焊、增强聚四氟乙烯
填　　　料：聚四氟乙烯、柔性石墨、不锈钢波纹管
推杆、衬套：2Cr13
垫　　　片：橡胶石棉板、1Cr18Ni9Ti、石墨缠绕垫片

执行标准：设计规范：GB/T 17213.1
结构长度：GB/T 12221
试验与检验：ASME B16.104
法兰连接：JB/T79、GB9112～9131、HG20592、SH3406、ANSI B16.5
产品标识：GB/T 12220
供货规范：JB/T 7928
