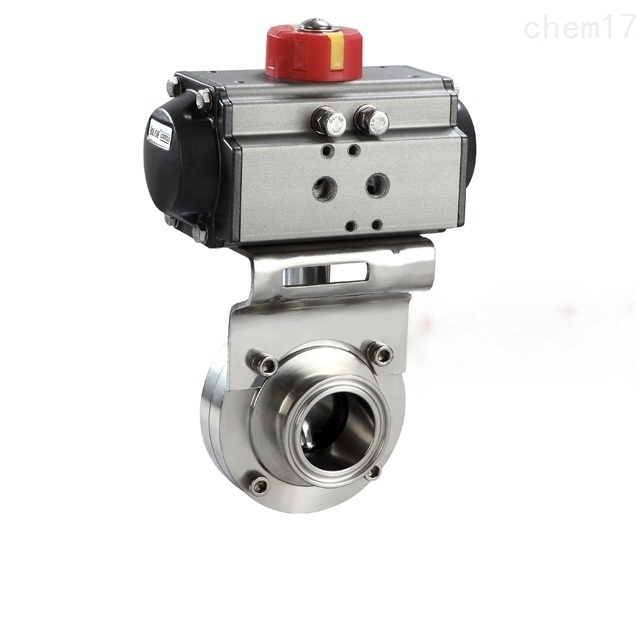

D681X气动卡箍式快装卫生级蝶阀

产品时间：2025-01-04

简要描述：

D681X气动卡箍式快装卫生级蝶阀采用标准电子抛光，光滑表面确保清洁，无介质积存区域，不会产生潜在的污染。快速拆装阀，使阀门打开和维修快捷容易，使过程停机时间缩短。广泛应用于如食品、制药、化妆品、洁净蒸汽、酒类、饮料、生化工业过程控制场合。

在线咨询点击收藏

详细介绍

D681X气动卡箍式快装卫生级蝶阀

一．产品简介：

D681X气动卡箍式快装卫生级蝶阀采用标准电子抛光，光滑表面确保清洁，无介质积存区域，不会产生潜在的污染。快速拆装阀，使阀门打开和维修快捷容易，使过程停机时间缩短。广泛应用于如食品、制药、化妆品、洁净蒸汽、酒类、饮料、生化工业过程控制场合。

二．产品特点：

1、阀体、阀板采用316L材料
2、阀座的材料是无毒而卫生
3、流道内壁240Grit抛光
4、内部流道没有死角，易清洗

三．执行机构：

采用新型系列ATD型气动执行器，有双作用式和单作用式（弹簧复位），齿轮传动，安全可靠。

1、齿轮式双活塞，输出力矩大，体积小。
2、气缸选用铝金材料，重量轻、外形美观。
3、可在顶部、底部安装手动操作机构。
4、齿条式连接可调节开启角度、额定流量。
5、执行器可选带电讯号反馈指示及各类附件以实现自动化操作。
6、IS05211标准连接为产品的安装更换提供了方便。
7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。确保与阀门的同步精度。

四．技术参数和性能：

GTD/ATD气动执行器技术参数		阀体参数
类型	双作用活塞式、弹簧复位式	公称通径	19～102mm
气源压力	双作用：2-8bar/单作用：4-8bar	公称压力	PN1.0、1.6MPa
输出力矩	双作用：4N·M～10560N·M	阀轴材质	304/316/316L不锈钢
输出力矩	单作用：7N·M～2668N·M	阀体材质	304/316/316L不锈钢
工作温度	常温型：-20℃～80℃（丁腈橡胶O型圈）	阀板材质	304/316/316L不锈钢
工作温度	高温型：-20℃～160℃（氟橡胶O型圈）	阀座密封	硅胶
动作范围	0～90°±5°	结构形式	快装型、螺纹型、焊接型
接口螺纹	GTD40～GTD83 G1/8″	温度	硅胶≤130℃
接口螺纹	GTD110～GTD350/ATD52～240 G1/4″	适用介质	食品、药品、酒类，乳类、饮料
阀位信号	定位器：4～20mA/回信器：全开全关信号	特点	重量轻、操作力矩小、拆装方便、耐老化

五．外形尺寸：

公称通径	A	H	L	D	E	执行器型号
19	147	178	66	25.4	66	ATD-52
25	147	178	66	50.5	66	ATD-52
32	147	192	66	50.5	66	ATD-52
38	147	196	66	50.5	66	ATD-52
45	147	210	72	50.5	66	ATD-52
51	147	214	72	64	66	ATD-52
57	168	220	76	77.5	80	ATD-63
63	168	230	76	77.5	80	ATD-63
76	184	238	76	91	95	ATD-75
89	184	243	84	106	95	ATD-75
102	204	282	90	119	103	ATD-83
159	262	325	132	183	108	ATD-92
