产品时间：2023-02-13
Q945F防爆电动三通T形球阀是由角行程的电动执行机构和T形三通球阀组成，用于实现管道介质的换向，控制管道中的介质合流和分流。电动三通球阀可为L形和T形，L形（Q944F）三通球阀用于介质流向的切换，能使相互垂直的两个通道连接；T形（Q945F）三通球阀用于介质分流、合流及流向切换。T形三

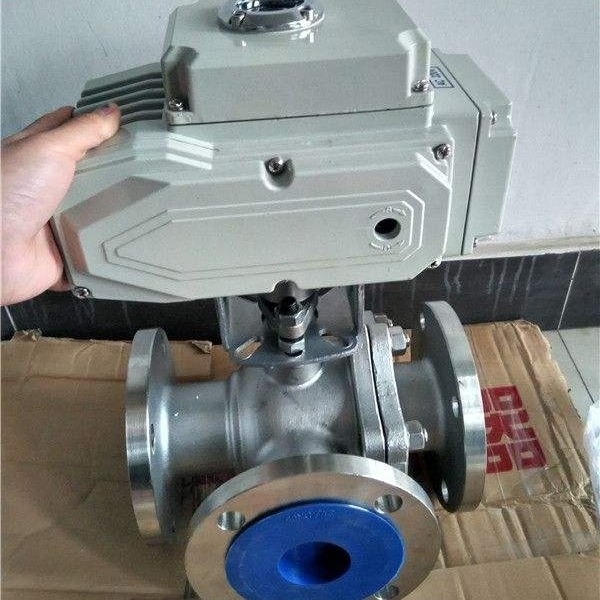

Q945F防爆电动三通T形球阀
产品简介：
Q945F防爆电动三通T形球阀是由角行程的电动执行机构和T形三通球阀组成，用于实现管道介质的换向，控制管道中的介质合流和分流。电动三通球阀可为L形和T形，L形（Q944F）三通球阀用于介质流向的切换，能使相互垂直的两个通道连接；T形（Q945F）三通球阀用于介质分流、合流及流向切换。T形三通可以使三个通道相互连通或使其中的两个通道连通。三通球阀一般采用两阀座结构，亦可根据用户要求采用四阀座结构。广泛用于气体、液体、蒸汽、油品等管道中控制介质分流和合流。
结构特点
1．三通球阀有两座和四座密封结构，阀芯孔道有L型和T型两种结构形式，采用控制阀芯旋转角度，改变阀芯孔道与管道口的连接状态，可实现对三条支管不同的组合控制。三通球阀流通能力大，可控制气体、液体、蒸汽，更适用于控制高粘度，纤维颗粒状的流体。也适用于密封要求较严格的场合。
2．两阀座密封三通球阀具有结构紧凑、外形美观、密封性能好，它能实现对管道中介质流向的切换。也能使相互垂直的两个通道连通或关闭。
3．四阀座密封三通球阀具有造型美观、结构紧凑合理，它不仅可实现介质流向的切换，也可使三个通道相互连通，同时可关闭任意一个通道，使另外两个通道连通，灵活控制管路介质的合流或分流。
4．T型阀芯孔道可使三条正交的管道互相连通或切换，起分流或合流作用；L型孔道连接相互正交的两管道。使另一条孔道切断，起改变介质流向作用。
零部件参数
零件名称 | 材料名称 | |||
阀体 | WCB | 304(CF8) | 316(CF8M) | 316L(CF3M) |
球体 | 2Cr13+氮化处理 | 304 | 316 | 316L |
阀杆 | 2Cr13 | 304 | 316 | 316L |
密封圈 | 聚四氟乙烯(PTFE)、增强聚四氟乙烯(PPL)、对位聚苯、柔性石墨 | |||
适用介质 | 水、气体、蒸汽、油品等 | 硝酸等腐蚀性介质 | 醋酸等腐蚀介质 | 尿素等腐蚀性介质 |
技术参数
公称通径 DN(mm) | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
允许压差(MPa) | ≤公称压力 | |||||||||||
动作范围 | 0～90° | |||||||||||
阀体形式 | 二段分体式铸造阀体 | |||||||||||
阀盖形式 | 整体式 | |||||||||||
压盖型式 | 螺栓压紧式 | |||||||||||
密封填料 | 聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料 | |||||||||||
连接方式 | 法兰式、螺纹式(适用于1/2"～2") | |||||||||||
阀芯形式 | 三通球型阀芯 | |||||||||||
流量特性 | 近似快开特性 | |||||||||||
泄露量Q | 软密封：零泄露；金属密封：按GB/T4213-92，小于额定KV0.01% | |||||||||||
基本误差 | ±1% | |||||||||||
回差 | ±1% | |||||||||||
死区 | ≤1% | |||||||||||
配置执行器型号 | CHR、3810R、DZW、HQ、PSQ电动执行机构 | |||||||||||
控制方式 | 开关到位灯(开关两位控制)、无源触点信号、1/5K电位计、智能调节(4～20mA模拟量信号控制) | |||||||||||
执行机构参数
执行器类别 | 精小型执行器参数 | HQ系列执行器参数 |
电源电压 | 标准：220V AC单相 可选：110V AC 单相、380/440V AC 三相、24V/110V/220V AC | |
输出力矩 | 50N·M～2000N·M | 50N·M～3000N·M |
动作范围 | 0～90° 0～360° | 0～90°、0°～270°可选 |
控制方式 | 开关到位灯(开关两位控制)、无源触点信号、1/5K电位计、智能调节(4～20mA模拟量信号控制) | |
动作时间 | 15秒/30秒/60秒 | 18S～112S |
保护装置 | 过热保护 | 内置过热保护、过载保护 |
环境温度 | -30°～60° | -20℃～+70℃ |
手动操作 | 同附带手柄操作 | 机械离合机构，配手轮操作 |
机械限位 | 电气、机械二重限位 | 2个外部调整螺栓 |
防护等级 | IP65 | IP65、IP67、可定制IP68 |
防爆等级 | 无防爆 | ExdⅡ BT4,ExdⅡ CT6 |
位置测量 | 可选装开关或电位计 | 电位计、比例控制单元 |
驱动电机 | 8W/E | 鼠笼式异步电机 |
进线接口 | PE1/2〞进线线锁 | 2个 PF 3/4" |
壳体材料 | 铝合金 | 钢，铝合金，铝青铜，聚碳酸脂 |
外涂层 | 干粉，环氧聚酯，具有*防腐功能 | |
采用*的电制动线路，因而定位精度高，执行机构灵敏，启动停止迅速,运行平稳。同时具有抗干扰、抗浪涌电压、防击穿能力强的特点 | ||
性能规范
试验标准 | 公称压力（Mpa） | 压力级（class） | JIS(Mpa) | |||||||
试验压力(Mpa) | 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 150 | 300 | 600 | 10K | 20K |
强度试验 | 2.4 | 3.8 | 6.0 | 9.6 | 15.0 | 3.1 | 7.8 | 15.3 | 2.4 | 3.8 |
密封试验 | 1.8 | 2.8 | 4.4 | 7.0 | 11.0 | 2.2 | 5.6 | 11.2 | 1.5 | 2.8 |
气密试验 | 0.5～0.7 | |||||||||
