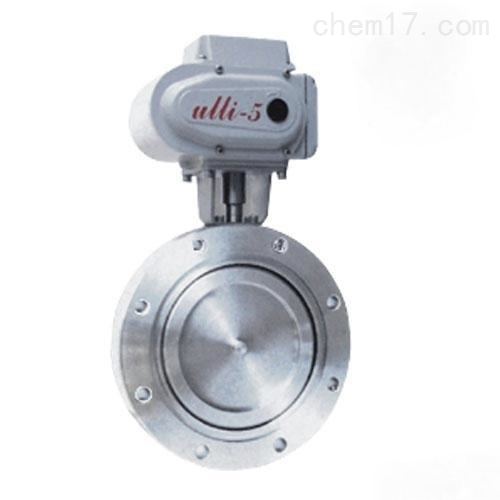

电动真空蝶阀

产品时间：2023-02-13

简要描述：

阀板采用夹紧结构，把阀板的密封圈来夹紧，除了能用在真空状态下，也能在低压状态下使用。阀门的并可以任意位置安装。电动真空蝶阀采用回转型电动、电子调节式阀门驱动装置，可以通过外接电源的切换（用手动转位开关或电脑控制）或外部输入信号，来实现阀门开、关或中间位置的控制。其适用于真空系统中接通或切断管路的介质流。适用的工作介质为空气和非腐蚀性气体。

在线咨询点击收藏

详细介绍

电动真空蝶阀

一、电动真空蝶阀 概述

阀板采用夹紧结构，把阀板的密封圈来夹紧，除了能用在真空状态下，也能在低压状态下使用。阀门的并可以任意位置安装。采用回转型电动、电子调节式阀门驱动装置，可以通过外接电源的切换（用手动转位开关或电脑控制）或外部输入信号，来实现阀门开、关或中间位置的控制。其适用于真空系统中接通或切断管路的介质流。适用的工作介质为空气和非腐蚀性气体。

二、特点

本蝶阀系采用中线式碟板与短结构钢板焊接的新型结构形式设计制造的，结构紧凑、重量轻、便于安装、流阻小、流通量大，避免高温膨胀的影响，操作轻便。体内无连杆、螺栓等、工作可靠、使用寿命长。可以多工位安装，不受介质流向影响。

二、　性能参数

公称通径（DN）		50	63	80	100	125	150	200	250	300	400
法兰标准		GB6070.3-85
安装位置		任意
介质温度（℃）		NBR-25 ~ +80，氟橡胶-30 ~ +150，
电磁阀电压（V/HZ）		220/50
气源压力（MPa）		0.4～0.6
连接尺寸	A	26	32			35			50	55	60
	ΦD	110	130	145	165	200	225	285	335	425	510
	ΦB	90	110	125	145	175	200	260	310	395	480
	n-ΦC	4-Φ9		8-Φ9	4-Φ12			12-Φ11	12-Φ14		16-Φ14
主要件材质	阀体、阀板	碳钢（镀镍）或不锈钢
	密封件	NBR或氟橡胶
适用范围（Pa）		10 5 ～6.7x10 -4
漏气率（Pa.L/S）		6.7X1010 -4

三、连接尺寸

型号	DN	D	Do	D1	B	H	B1	L	n-φc
GID-40	40	85	70	44	22	183	139	157	4-φ7
GID-50	50	110	90	55	22	195	139	157	4-φ7
GID-65	65	125	105	70	26	203	139	157	4-φ9
GID-80	80	145	125	85	30	213	139	157	4-φ9
GID-100	100	170	145	105	30	231	139	157	4-φ12
GID-150	150	220	195	156	35	251	139	157	8-φ12
GID-200	200	275	250	208	40	315	147	207	8-φ12
GID-250	250	330	300	258	45	343	147	207	8-φ14
GID-300	300	380	350	308	55	368	147	207	8-φ14
GID-400	400	500	465	408	60	451	182	256	8-φ18
GID-500	500	600	565	510	80	535	182	280	12-φ18
